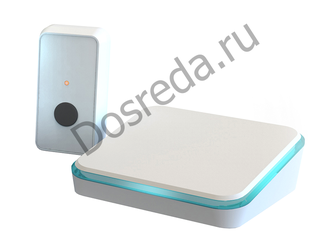

Исток-Сенсо - Система информационная для слабослышащих встраиваемая с функцией оповещения
Система информационная для слабослышащих встраиваемая "Исток-Сенсо" (далее система информационная, устройство) предназначена для передачи аудиоинформации пассажирам с нарушенной функцией слуха, пользующимися слуховыми аппаратами и/или кохлеарными имплантами в режиме индукционной катушки «Т».
Система информационная встраиваемая преобразует акустический сигнал (речь оператора, и/или кассира и/или диктора) или электрический аудиосигнал (сигнал с любых звуковоспроизводящих устройств) в электромагнитный, который принимается индукционной катушкой слухового аппарата. Излучателем электромагнитного сигнала является встраиваемая индукционная петля.
Местами применения системы информационной является окна касс, информационные окна и стойки, локальные зоны обслуживания пассажиров площадью до 80 кв.м.
Система имеет возможность установки 2 способа и включает в себя следующие варианты:
- Установка на стену (в т.ч. вокруг информационного или кассового окна) с обеспечением устойчивой слышимости сигнала в слуховом аппарате или кохлеарном импланте со встроенной и активированной индукционной телекатушкой на расстоянии не менее 1,2 метра от плоскости размещения петли;
- Установка по периметру помещения с обеспечением устойчивой слышимости сигнала в слуховом аппарате или кохлеарном импланте со встроенной и активированной индукционной телекатушкой на расстоянии до 2 метров от плоскости размещения петли
Система информационная встраиваемая обеспечивает качественную передачу аудиоинформации при повышенном уровне окружающего шума и преградах между собеседниками. Система информационная имеет возможность легко подключаться к любым звуковоспроизводящим устройствам (телевизор, аудиоплеер, компьютер, любые звуковоспроизводящие устройства и пр.) и интегрироваться в существующие электронные переговорные и информационные системы.
В состав системы входит беспроводная кнопка активации сигнала оповещения, при нажатии на которую прекращается преобразование и передача сигнала с микрофона или линейного входа, и на индукционную петлю подаётся специальный сигнал оповещения, привлекающий внимание пассажиров со слуховым аппаратом или кохлеарным имплантом о наступлении экстренных или иных важных ситуаций и событий. Беспроводная кнопка активации сигнала имеет 2 модификации на выбор.
В комплект поставки системы информационной для слабослышащих входит:
- Усилитель системы информационной - 1 шт.;
- Беспроводная кнопка активации сигнала оповещения –1 шт.;
- Блок питания – 1 шт.;
- Провод стационарной индукционной петли – наличие;
- Шнур соединительный JACK 3,5 –1 шт
- Длина шнура соединительного JACK 3,5 - 1400 мм;
- Кабель SPDIF (для подключения к телевизору) –1 шт
- Длина кабеля SPDIF - 900 мм;
- Микрофон – 1 шт.;
- Руководство по эксплуатации – 1 шт.;
- Упаковка – 1 шт.
Функциональные характеристики системы
- Режим включения оповещения пассажиров от внешней беспроводной кнопки (для привлечения внимания пассажиров со слуховыми аппаратами кохлеарными имплантами со встроенной и активированной индукционной телекатушкой) – наличие
- Воспроизведение аудио сигналов должно осуществляться напрямую от цифровых источников сигнала (в т.ч. современных телевизоров с жидкокристаллическим дисплеем) при помощи цифрового оптического кабеля SPDIF для обеспечения высокого качества звука – наличие
- Раздельная регулировка тембра по низким и высоким частотам, для точной настройки тембра звучания – наличие
- Встроенный усилитель класса D для обеспечения высокого качества звука и минимального потребления электроэнергии – наличие
- Сертификаты соответствия, подтверждающих соответствие системы техническим регламентам ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств"
Технические характеристики усилителя
- Напряжение питания 220В, 50 Гц – наличие;
- Максимальная потребляемая мощность, Вт – 60;
- Мощность потребляемая в режиме ожидания, Вт –10;
- Выходное напряжение внешнего блока питания, В –24;
- Частотный диапазон (по уровню ±6 дБ), Гц –100 ÷ 8000;
- Максимальная напряжённость магнитного поля (на расстоянии 1,2 м над уровнем пола (при напольном типе монтажа) при частоте тестового сигнала 1 кГц) в зоне покрытия, мА/м –400;
- Максимальная напряжённость магнитного поля (на расстоянии 1,2 м до плоской вертикальной поверхности (стены или окна) при настенном типе монтажа при частоте тестового сигнала 1 кГц) в зоне покрытия, мА/м –400;
- Уровень входного сигнала линейного входа – (0,2÷2,0) В RMS – наличие;
- Рабочая частота встроенного приёмника (радиоприемный модуль) , обеспечивающая возможность прием сигнала от кнопки оповещения в диапазоне - 433,92 МГц – наличие;
- Время сигнала оповещения, сек –36;
- Максимальный периметр петли, с учетом возможности реализации установки системы в различных зонах и/или помещениях, м –34;
- Максимальная площадь зоны индукционной петли, на которой усилитель обеспечивает трансляцию звуковой информации с учетом возможности реализации установки системы в различных зонах и/или помещениях и с учетом требований к напряженности магнитного поля, указанной выше, м² –80;
- Ширина устройства, мм – 105;
- Глубина устройства, мм – 103,7;
- Высота устройства, мм – 34,5;
- Масса устройства (без аксессуаров), кг –0,15;
- Регулятор уровня электромагнитного поля – наличие;
- Отдельный регулятор тембра Низких частот (НЧ) – наличие;
- Отдельный регулятор тембра Высоких частот (ВЧ) – наличие;
- Светодиодная индикация при подключении к сети питания – наличие;
- Световод по всему периметру корпуса (или другой конструктивный элемент, обеспечивающий видимость индикации с четырех сторон) – наличие;
- Многоцветный светодиодный индикатор на корпусе усилителя, облегчающий настройку усилителя – наличие;
- Количество аудиовходов на корпусе устройства, шт –4;
- Количество входов “audio 3,5 mm «линейный вход»”, шт –2;
- Количество входов “audio 3,5 mm «микрофон»”, шт –1;
- Разъем SPDIF (оптический) – наличие;
- Заглушка разъема SPDIF (для предотвращения загрязнения разъема) – наличие;
- Разъемы выходов, шт –1;
- Применение внешних переходников или иных соединителей или разветвителей – не допускается;
- Винтовой разъём стационарной петли (для обеспечения максимально плотного контакта и минимизации электрических потерь, а также предотвращения выпадения кабеля при случайных действиях персонала или пассажиров) – наличие;
- Противоскользящие ножки – наличие;
- Количество противоскользящих ножек, шт –4;
- Технологическая канавка для крепления кабеля питания с целью исключения самопроизвольного отсоединения устройства от сети электропитания при случайных действиях персонала или пассажиров – наличие;
Технические характеристики кнопки оповещения
(модификация 1):
- Габариты (высота х ширина х глубина), мм. - 124х124х22
- Вес с элементом питания, грамм - 100гр.
- Рабочая частота - 433,92МГц (разрешенный в РФ частотный диапазон).
- Дальность передачи сигнала при условии прямой видимости и отсутствии радиопомех, метров: 100
- Диаметр активной зоны нажатия кнопки, мм –70
- Возможность легкой активации кнопки локтем или культей - наличие
- Тип элемента питания: CR2 Lithium (должен входить в комплект поставки).
- Напряжение элемента питания, Вольт –3
- Класс защиты –IP44/IK10
- Звуковое подтверждение передачи сигнала при нажатии на кнопку – наличие
- Размещение звукового извещается передачи сигнала при нажатии на кнопку – внутри кнопки
- Количество подтверждающих звуковых сигналов при передаче вызова, вне зависимости от длительности нажатия на кнопку –3
- Световое подтверждение передачи сигнала при нажатии на кнопку – наличие
- Цвет светового подтверждения передачи сигнала при нажатии на кнопку – желтый
- Диаметр зоны светового подтверждения передачи сигнала при нажатии на кнопку, мм –40;
- Длительность световых сигналов подтверждения, вне зависимости от длительности нажатия на кнопку, секунд –4
- Длительность передачи сигнала, вне зависимости от длительности нажатия на кнопку, секунд –3
- Надпись на поверхности кнопки на русском языке – «ОПОВЕЩЕНИЕ»
- Цвет корпуса кнопки (в соответствии с фирменным стилем ОАО “РЖД”) – серый
- Цвет активной зоны нажатия кнопки (в соответствии с фирменным стилем ОАО “РЖД”) - белый.
- Цвет надписи на поверхности кнопки (в соответствии с фирменным стилем ОАО “РЖД”) – красный;
- Логотип ОАО “РЖД” на корпусе кнопки – наличие;
- Высота букв надписи на поверхности кнопки, мм –7;
- Время работы без замены элемента питания при среднем количестве вызовов помощника 5 раз в сутки –1 года
Технические характеристики кнопки оповещения
(модификация 2):
- Напряжение питания, В – 3,6;
- Рабочая частота передатчика, МГц – 433,92;
- Габариты устройства( ДхШхВ), мм – 82,2х44,5х18,5;
- Масса устройства, гр – 53;
- Светодиод индикации передачи сигнала – наличие;
- Диаметр зоны активации, мм – 14;
- Технологическое отверстие в корпусе для крепления шнурка – наличие;
- Возможность подключения проводной кнопки к передатчику – наличие;
- Радиус передачи сигналов к приёмникам системы в условиях прямой
- видимости без помех, м - до 100;
- Возможность крепления к плоской поверхности – наличие.
